سفارشی کنتور آب WPD تولیدکنندگان

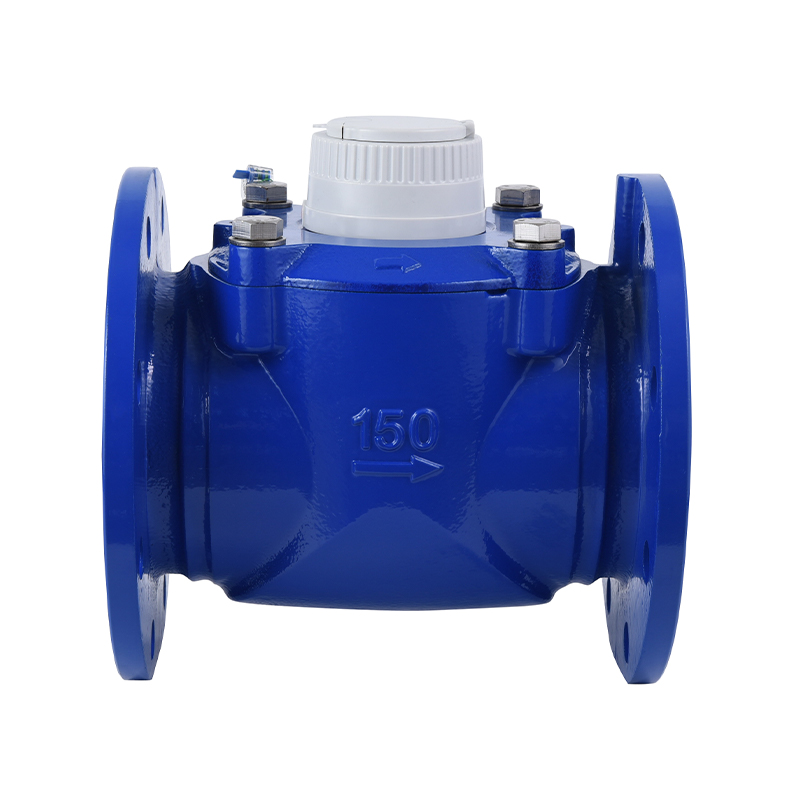

مقدمه ای بر آب کنتور بال مارپیچی افقی برد وسیع WPD

آب گرانبهاترین دارایی سیاره زمین است و اندازه گیری دقیق برای مدیریت کارآمد و عادلانه منابع آب مرکزی است. در کاربردهای خطوط لوله بزرگ و جریان بالا، تقاضا برای کنتورهای آب فراتر از شمارش ساده است. نیاز به یک متر با قابلیت دارد محدوده اندازه گیری گسترده و قابلیت اطمینان طولانی مدت استثنایی. در این زمینه است که کنتور آب بال مارپیچی با برد وسیع WPD توسعه یافت و تبدیل به یک ابزار ضروری در اندازه گیری منابع آب مدرن شد.

نقش و اهمیت کنتور آب بال مارپیچی گسترده برد WPD در مدیریت منابع آب مدرن

را کنتور آب بال مارپیچی با برد وسیع WPD یک سرعت سنج است که برای برآوردن نیازهای اندازه گیری دقیق در محیط های با سرعت بالا و قطر زیاد مانند تامین آب شهری، مصارف صنعتی در مقیاس بزرگ و آبیاری کشاورزی طراحی شده است. در مقایسه با مترهای تک جت یا چند جت سنتی، ویژگی اصلی متر آب WPD قابلیت "برد وسیع" آن است. این بدان معنی است که دقت بالایی (Accuracy) را در طیف جریان بسیار گسترده ای حفظ می کند - از جریان های نشت دقیقه تا جریان های اوج بار کامل. این عملکرد برای شرکت‌های آب که مناطق اندازه‌گیری شده منطقه (DMA) را مدیریت می‌کنند و تلفات را کنترل می‌کنند، بسیار مهم است، زیرا به طور موثر «آب غیر درآمدی» را شناسایی و کمیت می‌کند، که مستقیماً بر سودآوری شرکت و پایداری آب تأثیر می‌گذارد.

چرا اندازه گیری دقیق جریان آب برای کاربران حیاتی است

چه برای کاربران مسکونی، چه شرکت‌های تجاری یا شرکت‌های بزرگ صنعتی، اندازه‌گیری دقیق جریان آب پایه و اساس معاملات منصفانه و تخصیص بهینه منابع است.

برای تامین کنندگان آب: اطمینان از ثبت دقیق هر قطره آب، پیش نیاز حفاظت از درآمد است. علاوه بر این، نظارت با دقت بالا کنتور آب بال مارپیچی با برد وسیع WPD امکان تشخیص و رفع به موقع نشت لوله یا مصرف غیرعادی را فراهم می کند.

برای کاربران تجاری و صنعتی: هزینه های آب اغلب نشان دهنده هزینه عملیاتی قابل توجهی است. داده های قابل اعتماد ارائه شده توسط متر آب WPD به کسب و کارها در حسابداری دقیق هزینه، نظارت بر فرآیند آب و بهبود حفاظت از آب کمک می کند.

برای کاربران کشاورزی: در آبیاری، اندازه گیری دقیق مصرف آب برای کنترل حجم کاربرد، جلوگیری از استخراج بیش از حد و دستیابی به استفاده علمی از آب ضروری است.

طراحی و قدرت شرکت در پشت کنتور آب WPD

را high performance of the کنتور آب بال مارپیچی با برد وسیع WPD از طراحی حرفه ای و قدرت تولیدی که از آن پشتیبانی می کند جدا نیست. Ningbo Water Cube Instrument Co., Ltd. یک شرکت تخصصی است که بر تولید کنتورهای آب با قطر بزرگ و حرکات کنتور آب متمرکز است.

Ningbo Water Cube Instrument Technology Co., Ltd. دارای یک زنجیره صنعتی کامل و قوی است که جنبه‌هایی از طراحی و توسعه محصول، ساخت قالب، پردازش قالب‌گیری تزریقی تا مونتاژ و تأیید را پوشش می‌دهد. این شرکت به اصل شرکتی "اول کیفیت، اول شهرت" پایبند است و از تجربه انباشته شده و آخرین فناوری برای ارائه محصولات اندازه گیری با کیفیت بالا به بازار استفاده می کند. دقیقاً به دلیل قدرت تیم متخصص Water Cube و زنجیره کامل صنعتی آن است که متر آب WPD به دقت و قابلیت اطمینان مورد علاقه مشتریان دست می یابد. این شرکت همچنین همکاری طولانی مدت با شرکت های داخلی متعددی دارد و به طور گسترده در صنعت شناخته شده است.

مروری بر مزایای کلیدی کنتور آب بال مارپیچی با برد وسیع WPD

را WPD Water Meter, through its unique design, combines the durability of traditional mechanical meters with the precision of modern metering devices. Its horizontal installation ensures stable water flow as it enters the spiral wing vanes, effectively minimizing the impact of turbulence on measurement. Crucially, its Spiral Wing structure is specifically designed for high flow and low resistance, ensuring reliable metering across a wide range while maintaining low Head Loss. These characteristics of the WPD Wide Range Horizontal Spiral Wing Water Meter make it the ideal choice for applications demanding strict standards for metering accuracy, flow range, and long-term stability.

اصل کار و اجزای اصلی کنتور آب WPD

برای درک عملکرد برتر کنتور آب بال مارپیچی افقی دامنه وسیع WPD، باید اصل اندازه گیری هسته و طراحی ساختاری دقیق آن را بررسی کرد. به عنوان یک سرعت سنج، عملکرد آن بر اساس دینامیک سیالات است و حجم آب جاری در کنتور را به حرکت مکانیکی قابل اندازه گیری تبدیل می کند.

اصل کار کنتور آب بال مارپیچی افقی: از جریان آب تا اندازه گیری

را operation of the WPD Wide Range Horizontal Spiral Wing Water Meter (WPD Water Meter) is based on velocity measurement. Water flows in a specific direction through the meter's internal measuring chamber, driving the rotation of the Spiral Wing impeller installed in the flow path.

درایو جریان: را meter incorporates a special flow guiding structure to ensure that the water flow impacts the vanes evenly and smoothly upon reaching the spiral wing. The higher the water velocity, the faster the spiral wing rotates.

رابطه بین سرعت و نرخ جریان: در محدوده جریان تعیین شده، سرعت چرخش بال مارپیچی به طور مستقیم با نرخ جریان لحظه ای که از متر می گذرد، متناسب است.

تبدیل مکانیکی و نمایش: را rotation of the spiral wing is transmitted to the meter's counter via a precise transmission system (typically involving a magnetic coupling or gear train). The magnetic coupling design effectively isolates the water-wetted parts from the counter, ensuring the counter remains dry and clean, and preventing scaling or debris from interfering with readings. The counter accumulates the recorded rotations and converts them into the cumulative volume (e.g., cubic meters) readable by the user.

را key to the WPD Wide Range Horizontal Spiral Wing Water Meter's ability to achieve "wide range" measurement lies in its Horizontal installation and the special geometric shape of its Spiral Wing. Horizontal installation ensures smooth axial flow, while the optimized spiral wing vanes are highly sensitive to low flow rates while effectively handling high-velocity impacts, preventing excessive wear and measurement deviation.

طراحی و اجزای کلیدی: مبنای مواد برای اندازه گیری با دقت بالا

یک با کیفیت بالا کنتور آب بال مارپیچی با برد وسیع WPD به ساخت دقیق و کنترل دقیق هر جزء بستگی دارد. در این راستا، شرکت فناوری ابزار مکعب آب Ningbo، با مسئولیت محدود از مزایای زنجیره صنعتی کامل خود برای اطمینان از برتری محصول استفاده می کند.

Water Cube به عنوان یک شرکت متخصص در تولید کنتورهای آب با قطر زیاد و حرکات کنتور، دارای تخصص عمیقی در ساخت قالب و پردازش قالب‌گیری تزریقی است. این برای ساخت بال مارپیچی با دقت بالا و اصطکاک کم و مکانیسم اندازه گیری بسیار مهم است. این شرکت انتخاب مواد سختگیرانه و کنترل دقیق روی تحمل‌های تولید را در هسته خط‌مشی کیفیت خود قرار می‌دهد، همانطور که در اصل شرکتی آن تاکید شده است: "اول کیفیت، اول شهرت". این توجه به جزئیات است که تضمین می کند هر کنتور آب بال مارپیچی افقی برد وسیع WPD استانداردهای اندازه گیری دقیق را برآورده می کند و به قابلیت اطمینان طولانی مدت فوق العاده ای دست می یابد.

کنتور آب بال مارپیچی با برد وسیع WPD Structure Diagram and Function Description

از نظر ساختاری، طراحی افقی کنتور آب WPD به این معنی است که آب در امتداد محور افقی جریان دارد. مکانیزم اندازه گیری هسته آن بر روی محور مرکزی خط لوله نصب شده است. این به متر اجازه می دهد تا نرخ جریان و سرعت بالاتری نسبت به چند جت متر داشته باشد و در عین حال هد تلفات را به حداقل برساند. این مزیت طراحی، آن را به انتخاب ارجح برای کاربردهای با قطر زیاد و جریان بالا تبدیل می کند. جریان پایدار است و ممان اینرسی کم است، که تضمین فنی آب سنج بال اسپیرال افقی برد وسیع WPD برای دستیابی به دقت بالا در محدوده وسیع است.

ویژگی ها و مزایای کلیدی کنتور آب برد وسیع WPD

را WPD Wide Range Horizontal Spiral Wing Water Meter holds an important position in the market because its optimized design, building upon traditional spiral wing meters, addresses the common issue of insufficient accuracy in large-diameter meters at low flow rates, thus offering a series of unparalleled advantages.

قابلیت اندازه گیری دامنه وسیع: دقت بالا در سرعت های مختلف جریان

این مهم ترین نقطه فروش کنتور آب بال مارپیچی دامنه وسیع WPD است. سرعت سنج‌های سنتی اغلب در نرخ‌های جریان پایین افت شدید دقت را تجربه می‌کنند، که منجر به این می‌شود که شرکت‌های آب قادر به اندازه‌گیری دقیق جریان‌های کم در طول شب یا ساعات خارج از اوج مصرف، به‌ویژه جریان‌های ظریف ناشی از نشت لوله‌ها نباشند.

طراحی محدوده اندازه گیری گسترده: متر آب WPD از طریق پره های مارپیچی دقیق و ساختار محفظه اندازه گیری بهینه شده، نسبت برد بسیار بالایی (ارزش R-value) را به دست می آورد. این بدان معنی است که محدودیت های دقت مورد نیاز (معمولاً ± 2٪ یا ± 5٪ طبق استانداردهای بین المللی مانند ISO 4064) را از جریان شروع بسیار کم (Qmin) تا حداکثر جریان پیوسته (Qmax) حفظ می کند.

این قابلیت کنتور آب WPD برای شرکت‌های آب که مدیریت آب بدون درآمد (NRW) را انجام می‌دهند، حیاتی است، زیرا می‌تواند جریان‌های کم را که در غیر این صورت نادیده گرفته می‌شوند را به دقت اندازه‌گیری کند، در نتیجه درآمد کلی و قابلیت اطمینان داده‌ها را بهبود می‌بخشد.

طراحی ساختاری مقاوم و بادوام

به عنوان یک کنتور آب با قطر زیاد، دوام کلید تضمین عملکرد طولانی مدت پایدار است.

ساخت و ساز بادوام: Ningbo Water Cube Instrument Technology Co., Ltd. سال ها تجربه در تولید کنتور آب دارد و نقش حیاتی کیفیت مواد در طول عمر محصول را درک می کند. بدنه آب سنج بال مارپیچی افقی دامنه وسیع WPD معمولاً از چدن یا چدن داکتیل با کیفیت بالا ساخته شده است که مقاومت بسیار خوبی در برابر فشار و خوردگی دارد. اجزای داخلی، به‌ویژه بال‌های مارپیچی و یاتاقان‌های مستعد سایش، از مواد کامپوزیتی بسیار مقاوم در برابر سایش و اصطکاک کم استفاده می‌کنند که به طور موثر طول عمر کنتور را افزایش داده و فرکانس نگهداری را کاهش می‌دهد.

راحتی و مزایای نصب افقی

نصب افقی: کنتور آب WPD برای نصب افقی طراحی شده است، که نه تنها با اکثر کدهای نصب سیستم خط لوله مطابقت دارد، بلکه جریان محوری پایدار را هنگام ورود به محفظه اندازه گیری تضمین می کند. جریان پایدار مبنایی برای دستیابی به اندازه‌گیری جریان آب با دقت بالا است. فرآیند نصب نسبتا ساده است و به راحتی با سیستم های خط لوله موجود سازگار است.

نقش طراحی بال مارپیچی در بهبود دقت

طراحی بال مارپیچی: پره های بال مارپیچی دستگاه آب سنج بال مارپیچی گسترده WPD با متر پروانه استاندارد متفاوت است. طراحی آنها ساده تر است و به شکل یک توربین نزدیک می شود. این طراحی زاویه برخورد آب را بهینه می کند و مقاومت سیال را کاهش می دهد و در عین حال حساسیت چرخشی پروانه را در دبی کم افزایش می دهد.

با استفاده از تخصص Water Cube در طراحی و توسعه محصول و ساخت قالب، دقت هندسی و تعادل دینامیکی پره های مارپیچی بال تضمین می شود. این تضمین فنی اصلی برای دستیابی به دقت عالی در محدوده وسیع اندازه گیری است.

کارایی در افت سر کم منعکس می شود

تلفات پایین: کنتورهای آب با قطر زیاد بر روی خطوط لوله اصلی نصب می‌شوند و افت بیش از حد هد می‌تواند باعث افت فشار بالادست شود و بر پایداری خدمات تامین آب و تجربه کاربر تأثیر بگذارد. ساختار داخلی ساده و بال مارپیچی بهینه‌شده آب‌سنج بال مارپیچی گسترده WPD، مقاومت جریان را به حداقل می‌رساند و به متر اجازه می‌دهد تا افت فشار بسیار پایین را حتی در هنگام کار با نرخ جریان بالا حفظ کند. این نه تنها بهره وری انرژی سیستم را بهبود می بخشد، بلکه فشار آب پایدار را در شبکه خط لوله تضمین می کند.

لوازم جانبی بالقوه و اختیاری ارتقا هوشمند

برای انطباق با روند مدیریت هوشمند آب، کنتور آب WPD معمولا مقیاس پذیری خوبی را ارائه می دهد.

لوازم جانبی اختیاری: می‌تواند امواج پالس، M-Bus، یا ماژول‌های LoRaWAN را برای فعال کردن جمع‌آوری و انتقال داده از راه دور یکپارچه کند. این اجازه می دهد تا آب سنج بال مارپیچی افقی برد وسیع WPD به طور یکپارچه در سیستم های مدرن IoT توزیع آب شهری ادغام شود و نظارت بر آب صنعتی و تجزیه و تحلیل داده ها را در زمان واقعی ممکن می سازد. علاوه بر این، حسگرهایی برای نظارت بر دمای آب و فشار سیستم را می توان بر اساس نیاز کاربر مجهز کرد و داده های عملیاتی جامع تری را ارائه کرد.

زمینه های کاربردی گسترده کنتور آب WPD

را high precision, wide range, and excellent durability of the WPD Wide Range Horizontal Spiral Wing Water Meter make it an ideal choice for various water metering scenarios, especially in applications requiring the handling of large flows and complex flow regimes.

کنتور آب مسکونی

اگرچه متر آب WPD اساساً برای قطرهای بزرگ طراحی شده است، نقش آن در لوله های ورودی اصلی ساختمان های آپارتمانی بزرگ یا مجتمع های مسکونی یکپارچه بسیار مهم است.

در اندازه‌گیری اصلی برای خانه‌های چند واحدی، آب‌سنج بال مارپیچی افقی دامنه وسیع WPD، تغییرات جریان عظیم، از مصرف بسیار کم در شب (مانند پر کردن مخزن، نشتی‌های جزئی) تا استفاده در اوج مصرف در روز (مانند حمام کردن همزمان) را به دقت ثبت می‌کند.

این اندازه‌گیری دقیق جریان آب، صورت‌حساب عادلانه بین شرکت‌های مدیریت املاک و تامین‌کنندگان آب را تضمین می‌کند و داده‌های حجم کل قابل اعتماد را برای تخصیص زیرسنج‌های داخلی فراهم می‌کند.

کنتور آب تجاری

در اماکن تجاری مانند ساختمان‌های اداری، مراکز خرید، بیمارستان‌ها و هتل‌ها، مصرف آب به‌طور گسترده در نوسان است و پیک‌های بالایی دارد.

را WPD Water Meter can easily handle the momentary high Flow Rate impacts during periods like lunchtime or peak holiday traffic, while still maintaining sensitivity to low flows during off-hours.

را stable and reliable WPD Wide Range Horizontal Spiral Wing Water Meter provided by Ningbo Water Cube Instrument Technology Co., Ltd. helps commercial customers achieve fine-tuned water expense management and energy auditing, assisting businesses in controlling operating costs.

آبیاری کشاورزی

کشاورزی مصرف کننده اصلی منابع آبی است و اندازه گیری دقیق آب آبیاری پیش نیاز دستیابی به صرفه جویی در آب و آبیاری کارآمد است.

در نقاط اصلی ورودی آب مزارع بزرگ و سیستم های آبیاری، متر آب WPD داده های اندازه گیری قابل اعتماد را ارائه می دهد. ساختار بادوام آن می تواند در برابر شرایط سخت محیطی در فضای باز مقاومت کند.

را Wide Range characteristic of the WPD Wide Range Horizontal Spiral Wing Water Meter ensures that even when the irrigation pump station starts or stops, causing drastic flow changes, metering Accuracy is maintained, providing data support for developing scientific irrigation plans.

پایش آب صنعتی

در بخش‌های صنعتی مانند فولاد، مواد شیمیایی، نیرو و فرآوری مواد غذایی، نظارت بر آب فرآیند بسیار مهم است، زیرا به طور مستقیم با کیفیت محصول و انطباق با محیط زیست مرتبط است.

را WPD Water Meter is often used to monitor the total volume of cooling water, production water, and wastewater discharge. Its low Head Loss feature ensures minimal impact on high-flow process operations.

با یکپارچه‌سازی قابلیت‌های خواندن از راه دور (لوازم جانبی اختیاری)، آب‌سنج بال مارپیچی گسترده WPD، نظارت بر آب صنعتی را در زمان واقعی امکان‌پذیر می‌کند و به کارخانه‌ها کمک می‌کند تا مصرف غیرعادی را فوراً تشخیص دهند، کنترل فرآیند را انجام دهند و نشت‌ها را مدیریت کنند.

توزیع آب شهری

این مهم ترین منطقه کاربردی برای کنتور آب WPD است. در شبکه های توزیع آب شهری، دو وظیفه اصلی را انجام می دهد:

اندازه گیری اصلی منبع: در خروجی تصفیه خانه آب یا در خطوط لوله اصلی تامین منطقه ای برای اندازه گیری دقیق حجم کل ورودی به کل منطقه استفاده می شود.

اندازه‌گیری ناحیه‌ای (DMA): در مرزهای مناطق اندازه‌گیری ناحیه، عملکرد محدوده وسیع کنتور بال مارپیچی افقی دامنه وسیع WPD برای محاسبه دقیق تعادل آب DMA ضروری است. حداقل جریان شب (MNF) را به طور قابل اعتمادی ثبت می کند که یک شاخص حیاتی برای ارزیابی نشتی در منطقه است.

مکعب آب با تجربه حرفه ای و زنجیره صنعتی کامل در تولید کنتور آب با قطر بزرگ، به ارائه راه حل های اندازه گیری مطابق با استانداردهای سختگیرانه توزیع آب شهری اختصاص دارد. کنتور آب بال مارپیچی افقی برد وسیع WPD با کیفیت بالا به مدیران شهری کمک می کند تا کارایی و قابلیت اطمینان سیستم های تامین آب خود را بهبود بخشند.

مشخصات فنی کنتور آب بال مارپیچی پهن برد WPD توضیح داده شده است

برای انتخاب صحیح، نصب و تضمین عملکرد، درک مشخصات فنی متر آب بال مارپیچی افقی دامنه وسیع WPD ضروری است. این پارامترها محدودیت های عملیاتی و عملکرد اندازه گیری کنتور را تعیین می کنند.

اندازه های موجود، محدوده جریان و رتبه بندی فشار

به عنوان نماینده معمولی کنتورهای آب با قطر زیاد، مشخصات کنتور آب WPD عموماً اکثر اندازه‌های مورد نیاز برای کاربردهای شهری و صنعتی را پوشش می‌دهد.

کلاس دقت و تعریف برد وسیع

دقت اندازه گیری معیار اصلی برای ارزیابی عملکرد کنتور آب است. ویژگی برد وسیع متر آب بال مارپیچی افقی برد وسیع WPD از طریق نسبت برد آن (R-value) بیان می شود.

استانداردهای اندازه گیری: کنتورهای آب WPD معمولاً با استانداردهای بین المللی مانند ISO 4064 یا دستورالعمل ابزارهای اندازه گیری اروپا (MID) مطابقت دارند.

کلاس دقت: طبق استانداردها، متر باید الزامات دقت متفاوتی را در دو ناحیه جریان برآورده کند:

بین Qmin و Qt (جریان انتقالی): حداکثر خطای مجاز (MPE) معمولاً 5 ± است.

بین Qt و Qmax: حداکثر خطای مجاز (MPE) معمولاً ± 2٪ است.

نسبت برد (R): R = Qmax / Qmin. بال‌سنج‌های مارپیچی سنتی ممکن است مقادیر R پایین‌تری داشته باشند، در حالی که آب‌سنج بال‌مارپیچ افقی دامنه وسیع WPD برای دستیابی به مقادیر R بالاتر (مانند R80، R100، R160 و بالاتر) طراحی شده است. این بازتاب مستقیم مزیت برد وسیع آن است. مقدار R بالا به این معنی است که متر دقت بالایی را در محدوده وسیع تری از نرخ جریان حفظ می کند.

پارامتر از دست دادن سر

افت هد یک پارامتر مهم برای ارزیابی کارایی کنتور است. کنتورهای آب WPD با کیفیت بالا برای به حداقل رساندن مقاومت داخلی طراحی شده اند.

الزامات افت فشار: طبق استانداردها، افت هد ناشی از کنتور در جریان پیوسته Q3 (تقریباً برابر Qmax) باید کمتر از یک مقدار خاص باشد (به عنوان مثال، 63 کیلو پاسکال یا 100 کیلو پاسکال).

را WPD Water Meter, through its streamlined internal structure and horizontal Spiral Wing design, effectively controls Head Loss, ensuring minimal impact on system Pressure during high Flow Rate operation.

مشخصات مواد و فرآیند ساخت

را long-term stability and reliability of the water meter depend on superior materials and manufacturing processes.

جنس بدنه: معمولاً از چدن، چدن انعطاف‌پذیر یا آلیاژ برنز استفاده می‌شود که استانداردهای ایمنی آب آشامیدنی را رعایت می‌کند و از ساخت و ساز بادوام و مقاومت در برابر خوردگی اطمینان می‌دهد.

مواد اجزای داخلی: قطعات متحرک مانند بال مارپیچی، یاتاقان‌ها و چرخ دنده‌ها باید از پلاستیک‌های مهندسی با کارایی بالا و کم اصطکاک یا فولاد ضد زنگ برای مقاومت در برابر سایش و تجمع مقیاس استفاده کنند و دقت اندازه‌گیری طولانی‌مدت را تضمین کنند.

Ningbo Water Cube Instrument Technology Co., Ltd. متخصص در تولید کنتورهای آب با قطر زیاد است و تأثیر حیاتی مواد و فرآیندها بر محصول نهایی را درک می کند. این شرکت به شدت مواد و دقت ساخت را در ساخت قالب، پردازش قالب‌گیری تزریقی و مونتاژ و روش‌های تأیید دقیق کنترل می‌کند. همین توجه به جزئیات است که به متر آب بال مارپیچی افقی برد وسیع WPD اجازه می دهد تا عملکرد برتر را در برآوردن مشخصات دقیق دما، فشار و نرخ جریان از خود نشان دهد، بنابراین اصل شرکتی "اول کیفیت، اول شهرت" را برآورده می کند.

راهنمای نصب کنتور آب WPD

نصب صحیح برای اطمینان از اندازه‌گیری پایدار و دقیق طولانی‌مدت اندازه‌گیری آب سنج بال مارپیچی گسترده WPD بسیار مهم است. نصب نادرست می تواند منجر به قرائت نادرست و کاهش طول عمر کنتور شود. رعایت دقیق الزامات نصب سازنده و کدهای خط لوله محلی الزامی است.

آماده سازی محل نصب: اطمینان از یک محیط اندازه گیری ایده آل

قبل از نصب کنتور آب، باید آماده سازی کامل برای از بین بردن عواملی که می تواند بر اندازه گیری تأثیر بگذارد انجام شود.

تعیین محل نصب:

را WPD Wide Range Horizontal Spiral Wing Water Meter must be installed in a location that is easily accessible for reading, maintenance, and inspection.

مطمئن شوید که کنتور در برابر یخ زدگی، ارتعاشات قوی یا ضربه های خارجی محافظت می شود.

طول لوله مستقیم مورد نیاز: برای اطمینان از یک پروفیل جریان صاف و غیر متلاطم هنگام ورود به کنتور، باید طول لوله مستقیم کافی در بالادست و پایین دست کنتور باقی بماند. این یک پیش نیاز کلیدی برای کنتور آب WPD برای دستیابی به دقت طراحی شده است.

طول مستقیم بالادست: معمولاً به کمتر از 10 برابر قطر اسمی (DN) متر (10D) نیاز ندارد.

طول مستقیم پایین دست: معمولاً به کمتر از 5 برابر قطر اسمی (DN) متر (5D) نیاز ندارد.

*(توجه: هر شیر، زانویی یا پمپ باید تا حد امکان دور از کنتور قرار گیرد.)*

شستشوی لوله: قبل از نصب، خط لوله باید کاملاً شسته شود تا سرباره جوش، رسوبات، سنگ‌ها یا سایر زباله‌هایی که می‌توانند به پروانه بال اسپیرال آسیب رسانده یا فیلتر را مسدود کنند، پاک شود.

نصب لوازم جانبی: اطمینان حاصل کنید که شیرهای قطع کننده لازم (یکی قبل و یکی بعد از کنتور) و یک فیلتر (معمولاً در بالادست نصب می شود) در محل نصب برای نگهداری آسان در آینده وجود دارد.

مراحل نصب گام به گام: اطمینان از راه اندازی صحیح

را WPD Wide Range Horizontal Spiral Wing Water Meter is a horizontal meter with strict requirements regarding the installation direction.

جهت را بررسی کنید: فلش جهت جریان روی بدنه کنتور را به دقت بررسی کنید. اطمینان حاصل کنید که جهت نصب کنتور کاملاً با جهت جریان آب در داخل لوله مطابقت دارد.

از موقعیت سطح اطمینان حاصل کنید: را WPD Water Meter must be installed horizontally, meaning the counter face should be facing up and parallel to the ground. Horizontal Installation is the basis for its designed performance.

تراز کردن اتصالات: متر را با فضای لوله تعیین شده تراز کنید. Ningbo Water Cube Instrument Technology Co., Ltd. استفاده از اتصالات فلنجی مناسب را توصیه می کند. اطمینان حاصل کنید که وجه های جفت فلنج در یک راستا و موازی قرار دارند تا از ایجاد فشار در اتصال جلوگیری شود که می تواند باعث تنش یا تغییر شکل بدنه کنتور شود.

نصب واشر: واشرهای آب بندی صحیح و جدید را بین دو صفحه فلنج قرار دهید.

پیچ ها را سفت کنید: پیچ های فلنج را به تدریج و به صورت متقارن سفت کنید. هر بار یک پیچ را به طور کامل سفت نکنید. در عوض، برای اطمینان از توزیع یکنواخت فشار و آب بندی قابل اعتماد برای جلوگیری از نشتی، در مرحله به صورت یک الگوی متقارن سفت کنید.

اطمینان از آب بندی مناسب: جلوگیری از نشت و حباب هوا

اهمیت آب بندی: آب بندی مناسب برای جلوگیری از نشت خارجی حیاتی است. نشت نه تنها باعث از بین رفتن منابع آب می شود، بلکه می تواند محیط اندازه گیری آب کنتور بال مارپیچی گسترده WPD را نیز به خطر بیندازد.

تصفیه هوا: پس از نصب کنتور، شیر بالادست را به آرامی باز کنید، اجازه دهید آب به آرامی کنتور و لوله پایین دست را پر کند تا هوا و حباب ها از خط لوله خارج شود. پر شدن سریع ممکن است باعث افزایش لحظه ای کنتور شود که بر طول عمر آن تأثیر می گذارد. تصفیه کامل هوا گام مهمی برای دستیابی به اندازه گیری دقیق جریان آب است.

بررسی عملیات اولیه: تمام نقاط اتصال را برای علائم نشتی بررسی کنید. پس از مدتی کارکردن، مجدداً پیچ های فلنج را برای سفت کردن بیشتر بررسی کنید.

Water Cube به عنوان یک تولید کننده حرفه ای کنتور آب با قطر بزرگ، تضمین می کند که محصولاتش مطابق با استانداردهای سختگیرانه نصب طراحی شده اند. اکیداً توصیه می‌کنیم که نصاب‌ها به دستورالعمل‌های دقیق ارائه شده همراه با محصول در هنگام نصب کنتور آب مراجعه کنند تا اطمینان حاصل کنند که کنتور آب بال مارپیچی با برد وسیع WPD از دقت بالا و مزایای طول عمر بالا در نظر گرفته شده است.

تعمیر و نگهداری و عیب یابی: اطمینان از عملکرد پایدار طولانی مدت کنتور آب WPD

حتی کنتورهای باکیفیت مانند آب سنج بال مارپیچی گسترده WPD، با ساختار بادوام خود، نیاز به تعمیر و نگهداری و بازرسی منظم دارند تا اطمینان حاصل شود که دقت بالا و عملکرد پایدار را در طولانی مدت حفظ می کنند.

بازرسی معمول: حفظ وضعیت بهینه کنتور آب WPD

بازرسی پیشگیرانه منظم موثرترین راه برای جلوگیری از خطاهای کنتور و خطاهای اندازه گیری است.

بازرسی بصری:

وضعیت پیشخوان: بررسی کنید که شیشه پیشخوان شفاف و خشک و بدون مه زدگی یا آسیب باشد. اطمینان حاصل کنید که بازخوانی دیجیتال خوانا است.

بررسی نشتی: بدنه کنتور، اتصالات فلنج و هر گونه لوازم جانبی (مانند سنسورهای فشار یا کابل‌های خروجی پالس) را برای علائم چکیدن یا نشت بررسی کنید. هر گونه نشتی می تواند بر اندازه گیری دقیق جریان آب تأثیر بگذارد.

بررسی ظاهر خارجی: بدنه کنتور را از نظر آسیب خارجی، خوردگی، پوسته پوسته شدن یا علائم ضربه خارجی غیرعادی بررسی کنید.

بررسی وضعیت عملیاتی:

مشاهده جریان: مشاهده کنید که آیا بال مارپیچی در هنگام کارکردن متر به آرامی می چرخد یا خیر. در نرخ‌های جریان پایین (مثلاً در شب)، بررسی کنید که آیا کنتور همچنان پاسخ می‌دهد تا عملکرد محدوده وسیع آن را تأیید کنید.

بررسی فشار سیستم: برای کنتورهای آب بال مارپیچی گسترده WPD مجهز به لوازم جانبی نظارت بر فشار، مرتباً بررسی کنید که فشار سیستم در محدوده حداکثر فشار کاری باشد.

روش تمیز کردن: حذف ناخالصی های موثر بر دقت

اگرچه کنتورهای آب WPD معمولاً با فیلتر بالادست نصب می‌شوند، ناخالصی‌های ریز همچنان می‌توانند در طول زمان جمع شوند و بر دقت اندازه‌گیری تأثیر بگذارند.

تمیز کردن فیلتر: فیلتر نصب شده در بالادست کنتور را به طور مرتب بررسی و تمیز کنید. رسوبات، رسوبات یا مواد خارجی انباشته شده را حذف کنید تا از ایجاد افت سر و سرعت جریان ناپایدار جلوگیری کنید.

تمیز کردن کنتور داخلی (روش حرفه ای): اگر مشکوک به گیرکردن یا آلوده شدن بال مارپیچ داخلی یا مکانیزم اندازه گیری توسط زباله باشد، پرسنل واجد شرایط باید شیرها را ببندند، فشار خط لوله را کاهش دهند و کنتور را برای بازرسی و تمیز کردن جدا کنند. Ningbo Water Cube Instrument Technology Co., Ltd. توصیه می کند که کاربران به دنبال خدمات حرفه ای تعمیر و نگهداری کنتور آب باشند تا از آسیب رساندن به قطعات دقیق داخلی جلوگیری کنند.

عیب یابی: رفع مشکلات رایج (عیب یابی کنتور آب)

Ningbo Water Cube Instrument Technology Co., Ltd. روش‌های مونتاژ و راستی‌آزمایی قوی را حفظ می‌کند تا اطمینان حاصل شود که آب‌سنج بال مارپیچی گسترده WPD که از کارخانه خارج می‌شود از قابلیت اطمینان بسیار بالایی برخوردار است. با این وجود، ما کاربران را تشویق می کنیم که به شدت مشخصات نصب و نگهداری را رعایت کنند. این شرکت با تجربه تیم متخصص خود، راهنمایی های حرفه ای عیب یابی کنتور آب و پشتیبانی فنی را برای انجام تعهدات خود در قبال "اول کیفیت، اول شهرت" ارائه می دهد و اطمینان حاصل می کند که محصول برای طولانی مدت به طور دقیق به کاربر خدمات می دهد.

مزیت های نسبی: کنتور آب WPD در مقابل سایر فن آوری های اندازه گیری

را WPD Wide Range Horizontal Spiral Wing Water Meter holds unique advantages in the field of large-diameter, high-flow metering. A comparison with other mainstream meter types on the market clarifies the application value and technical positioning of the WPD Water Meter, especially where there is a combined requirement for cost, reliability, and Wide Range performance.

کنتور آب WPD در مقابل کنتورهای جابجایی مثبت

جابجایی‌سنج‌های مثبت (مانند پیستون‌سنج‌ها یا پیستون‌سنج‌های دوار) با جداسازی و شمارش دقیق حجم سیال، که معمولاً برای کاربردهای مسکونی با قطر کوچک و جریان کم استفاده می‌شود، اندازه‌گیری می‌کنند و دقت جریان کم بسیار خوبی را ارائه می‌دهند.

را advantage of the WPD Water Meter lies in its capacity to handle large flows and its extremely low Head Loss, making it an ideal choice for municipal main pipelines and industrial supply, areas where positive displacement meters cannot be used.

کنتور آب WPD در مقابل کنتورهای آب اولتراسونیک

کنتورهای آب اولتراسونیک ابزار اندازه گیری مدرن و پیشرفته ای هستند که نرخ جریان را با ارسال سیگنال های اولتراسونیک از طریق آب، بدون هیچ قطعه متحرک اندازه گیری می کنند.

را WPD Wide Range Horizontal Spiral Wing Water Meter performs better in terms of cost-effectiveness and reliability in harsh water quality environments. Ningbo Water Cube Instrument Technology Co., Ltd., leveraging its complete industrial chain and focus on mechanical manufacturing of large-diameter water meters, can offer high-quality, long-life WPD Water Meters at a more competitive cost.

کنتور آب WPD در مقابل کنتورهای آب الکترومغناطیسی

کنتورهای الکترومغناطیسی از قانون القای الکترومغناطیسی فارادی برای اندازه‌گیری جریان مایعات رسانا استفاده می‌کنند، همچنین فاقد قطعات متحرک و افت سر بسیار کم هستند.

را advantage of the WPD Wide Range Horizontal Spiral Wing Water Meter lies in its broad applicability (no conductivity requirement) and lower investment cost, making it a reliable alternative for many Municipal Water Distribution projects. In summary, the WPD Wide Range Horizontal Spiral Wing Water Meter successfully achieves an excellent balance between the three key factors: High Flow, Low Head Loss, and Wide Range. Water Cube utilizes the latest technology and accumulated experience, ensuring in the design and assembly and verification process that the WPD Water Meter maximizes these advantages, earning the favor of a wide range of customers. The company welcomes industry colleagues to visit and provide guidance to jointly advance metering technology.

سوالات متداول

چگونه می توان اندازه صحیح را برای اندازه گیری آب بال مارپیچی افقی برد وسیع WPD تعیین کرد؟

انتخاب قطر اسمی صحیح (DN) بسیار مهم است. اندازه گیری در درجه اول بر اساس عوامل زیر است:

حداکثر جریان پیوسته (Qmax): را Qmax of the meter must be greater than or equal to the system's anticipated maximum Flow Rate.

جریان عادی (Qn): اطمینان حاصل کنید که جریانی که سیستم در آن بیشتر اوقات کار می کند در محدوده عملکرد بهینه کنتور (معمولاً بین Qt و Qmax) باشد.

از دست دادن سر: بر اساس الزامات سختگیرانه سیستم برای افت فشار، قطری را انتخاب کنید که بتواند افت هد پایین را در نرخ جریان پیش‌بینی‌شده حفظ کند.

شرکت فناوری ابزار مکعب آب نینگبو توصیه می کند که مشتریان پارامترهای عملیاتی سیستم را در طول فرآیند انتخاب ارائه دهند تا کارشناسان فنی شرکت بتوانند مناسب ترین مدل را بر اساس مشخصات فنی دقیق متر آب مارپیچ بال مارپیچی برد وسیع WPD توصیه کنند و از دقت و کارایی طولانی مدت آن اطمینان حاصل کنند.

عمر معمولی یک کنتور آب WPD چقدر است؟

را lifespan of a WPD Wide Range Horizontal Spiral Wing Water Meter primarily depends on its Durable Construction, manufacturing quality, and operating environment.

کیفیت ساخت: کنتورهای آب WPD با کیفیت بالا تولید شده توسط Water Cube، از طریق ساخت قالب و مونتاژ و روش‌های تأیید صحت، دوام و پایداری اجزای داخلی، به‌ویژه بال اسپیرال را تضمین می‌کنند.

طول عمر مورد انتظار: در محدوده‌های فشار و دمای کاری معمولی، و با تعمیر و نگهداری مناسب کنتور آب، کنتور آب WPD معمولاً می‌تواند به طور ایمن و پایدار برای ۱۰ تا ۱۵ سال یا حتی بیشتر کار کند.

آیا کنتور آب بال مارپیچی افقی برد وسیع WPD به کالیبراسیون دوره ای نیاز دارد؟

بله. هر دستگاه اندازه گیری مکانیکی در طول زمان به دلیل فرسودگی و پارگی، دقت را تجربه می کند.

الزامات قانونی: بسته به مقررات محلی و ملی اندازه‌شناسی، کنتور آب WPD تابع چرخه‌های تأیید اجباری است (معمولاً هر چند سال یکبار).

تضمین عملکرد: حتی بدون الزامات اجباری، بررسی دوره‌ای کالیبراسیون (به عنوان مثال، هر 5 سال) کنتور آب WPD تضمین می‌کند که عملکرد اندازه‌گیری با محدوده وسیع آن همچنان با استاندارد دقت بالای 2 ±% مطابقت دارد که به ویژه برای توزیع آب شهری و صورت‌حساب تجاری مهم است.

چگونه می توان خواندن از راه دور را برای کنتور آب WPD پیاده سازی کرد؟

را WPD Wide Range Horizontal Spiral Wing Water Meter offers excellent intelligent expandability:

خروجی پالس: بیشتر کنتورهای آب WPD را می توان به صورت اختیاری با یک تابش کننده پالس برای تبدیل چرخش مکانیکی به سیگنال های پالس الکتریکی مجهز کرد.

ماژول های هوشمند: راse pulse signals can be connected to remote data acquisition modules (such as M-Bus, LoRa, or GPRS modules) to enable remote meter reading and real-time Industrial Water Monitoring.

Water Cube، در طول مرحله طراحی و توسعه محصول، هم برای حرکات کنتور و هم برای کنتورهای تمام شده، نیاز به یکپارچه سازی هوشمند را کاملا در نظر می گیرد و اطمینان می دهد که مشتریان می توانند به راحتی کنتور آب WPD را در سیستم های مدرن AMI/AMR (زیرساخت/خوانش اندازه گیری پیشرفته) ادغام کنند.

آیا کنتور بال مارپیچی افقی برد وسیع WPD برای کاربردهای آب گرم مناسب است؟

را maximum applicable Temperature for standard cold water WPD Wide Range Horizontal Spiral Wing Water Meters is typically 50°C.

سفارشی سازی آب گرم: برای کاربردهای آب گرم بالای 50 درجه سانتیگراد (به عنوان مثال، آب در گردش صنعتی یا گرمایش منطقه ای)، باید از کنتور آب گرم WPD آب گرم طراحی شده خاص استفاده شود.

کنتورهای آب گرم از مواد ویژه مقاوم در برابر دمای بالا برای اجزای داخلی و مهر و موم استفاده می کنند تا از پایداری ساختاری و دقت اندازه گیری در محیط های با دمای بالا اطمینان حاصل کنند. مشتریان باید در هنگام سفارش حداکثر دمای آب مورد نیاز را به شرکت فناوری ابزار مکعب آب Ningbo، Ltd.
