فرآیندهای مهندسی اساسی و الزامات مواد برای دستیابی به مونتاژ سنسور کنتور آب قابل اعتماد در مترولوژی با دقت بالا چیست؟

یکپارچگی هر ابزار اندازه گیری مدرن، به ویژه آنهایی که برای اندازه گیری جریان بحرانی مانند کنتورهای آب و مانیتورهای صنعتی استفاده می شوند، اساساً به دقت و دوام داخلی آن بستگی دارد. مجموعه سنسور کنتور آب . این مجموعه صرفاً یک جزء نیست، بلکه یک سیستم مهندسی دقیق است که در آن عناصر الکترونیکی باید در یک محفظه طراحی شده برای مقاومت در برابر محیط‌های عملیاتی سخت و مداوم ادغام شوند. چالش در انتقال یک جزء الکترونیکی حساس به یک بخش قوی و قابل تایید از یک سیستم مکانیکی بزرگتر نهفته است.

فرآیندهای مهندسی درگیر در این تحول عبارتند از: پیچیده، شامل علم مواد، میکروساخت و مونتاژ مکانیکی دقیق. هدف نهایی این است که اطمینان حاصل شود که سنسور کالیبراسیون و طول عمر عملکردی خود را در طول سالیان متمادی بدون توجه به دینامیک سیال، نوسانات دما یا استرس مکانیکی خارجی حفظ می کند.

بخش اول: نقش دقت در مجموعه سنسور کنتور آب برای ابزارهای جریان

در کاربردهای اندازه گیری جریان، مجموعه سنسور کنتور آب رابط بین سیال در حال اندازه گیری و واحد پردازش سیگنال الکترونیکی است. این مجموعه باید بدون ایجاد اختلال در پروفیل جریان، ایجاد آلودگی یا تخریب در طول زمان، عملکرد خود را انجام دهد. دو نوع اصلی سنسور ماهیت حیاتی مونتاژ آنها را نشان می دهند.

مونتاژ مبدل های اولتراسونیک:

دبی سنج های اولتراسونیک به زمان بندی دقیق امواج صوتی که از طریق سیال منتقل می شوند، متکی هستند. مونتاژ مبدل اولتراسونیک برای عملکرد آن مهم است.

ادغام عناصر پیزوالکتریک: هسته مبدل کریستال پیزوالکتریک است. کریستال باید با استفاده از رزین اپوکسی رسانای تخصصی به قسمت پشتی و جلوی آن چسبانده شود. ضخامت و یکنواختی این لایه پیوند مستقیماً بر راندمان انتقال و دریافت امواج صوتی تأثیر می گذارد. یک پیوند ناسازگار باعث از دست دادن و پراکندگی سیگنال می شود که منجر به خطای اندازه گیری می شود.

آب بندی و کپسولاسیون: از آنجایی که مبدل به طور معمول در تماس مستقیم با آب یا مایعات دیگر است، کپسوله سازی قوی الزامی است. این شامل قالب گیری فشار کل مجموعه در داخل یک پلیمر یا ترکیب سرامیکی مقاوم در برابر مواد شیمیایی است. فرآیند آب بندی باید از ورود صفر رطوبت، که علت اصلی خرابی طولانی مدت الکترونیک در محیط های مرطوب است، اطمینان حاصل کند. تکنیک‌های کپسوله‌سازی خلاء اغلب برای حذف حفره‌های هوایی که می‌توانند یکپارچگی ساختاری تحت فشار را به خطر بیندازند، به کار می‌روند.

لایه تطبیق آکوستیک: یک مرحله مهم در مونتاژ شامل اعمال یک لایه تطبیق صوتی بین صفحه مبدل و سیال است. این لایه انتقال انرژی صوتی به مایع را بهینه می کند. ضخامت این لایه باید تا چند میکرومتر کنترل شود، که به شرایط مونتاژ اتاق تمیز و خودکار نیاز دارد تا از آلودگی ذرات که می‌تواند ویژگی‌های صوتی را تغییر دهد، جلوگیری شود.

مونتاژ سیم پیچ حسگرهای الکترومغناطیسی:

دستگاه های اندازه گیری جریان الکترومغناطیسی از حسگرهایی برای تشخیص ولتاژ القا شده هنگام عبور سیال رسانا از میدان مغناطیسی استفاده می کنند. این امر مستلزم مونتاژ سیم پیچ ها و الکترودهای مغناطیسی بسیار دقیق است.

سیم پیچی و محل قرارگیری: میدان مغناطیسی توسط سیم پیچ هایی که دقیقاً پیچیده شده اند ایجاد می شود. گیج سیم و تعداد دورها باید یکنواخت باشد و سیم پیچ ها باید به صورت متقارن در بدنه کنتور قرار گیرند. هر گونه عدم تقارن در قرار دادن سیم پیچ یا سیم پیچ، یک میدان مغناطیسی غیر یکنواخت ایجاد می کند و در نتیجه خوانش جریان نادرست است. ماشین های سیم پیچ خودکار و سیستم های تایید غیر تماسی برای تایید هندسه سیم پیچ قبل از مونتاژ نهایی استفاده می شود.

نصب الکترود و پایان سطح: الکترودهای اندازه گیری باید با سطح داخلی لوله جریان همسطح باشند تا از آشفتگی یا تجمع زباله جلوگیری شود. فرآیند نصب معمولاً شامل استحکام بالا، مهر و موم های مقاوم در برابر خوردگی و ماشینکاری دقیق محفظه الکترود است. پوشش سطحی خود الکترودها باید بسیار صاف باشد تا از واکنش های الکتروشیمیایی که می تواند باعث ایجاد نویز سیگنال یا رانش شود، جلوگیری کند.

زمین و محافظ: مجموعه باید دارای محافظ الکترومغناطیسی قوی باشد تا از الکترودهای اندازه گیری حساس در برابر نویز و تداخل الکتریکی خارجی محافظت کند. اتصال زمین مناسب در داخل مجموعه برای رد نویز حالت رایج که می تواند سیگنال های ولتاژ پایین تولید شده توسط سیال جاری را خراب کند، بسیار مهم است.

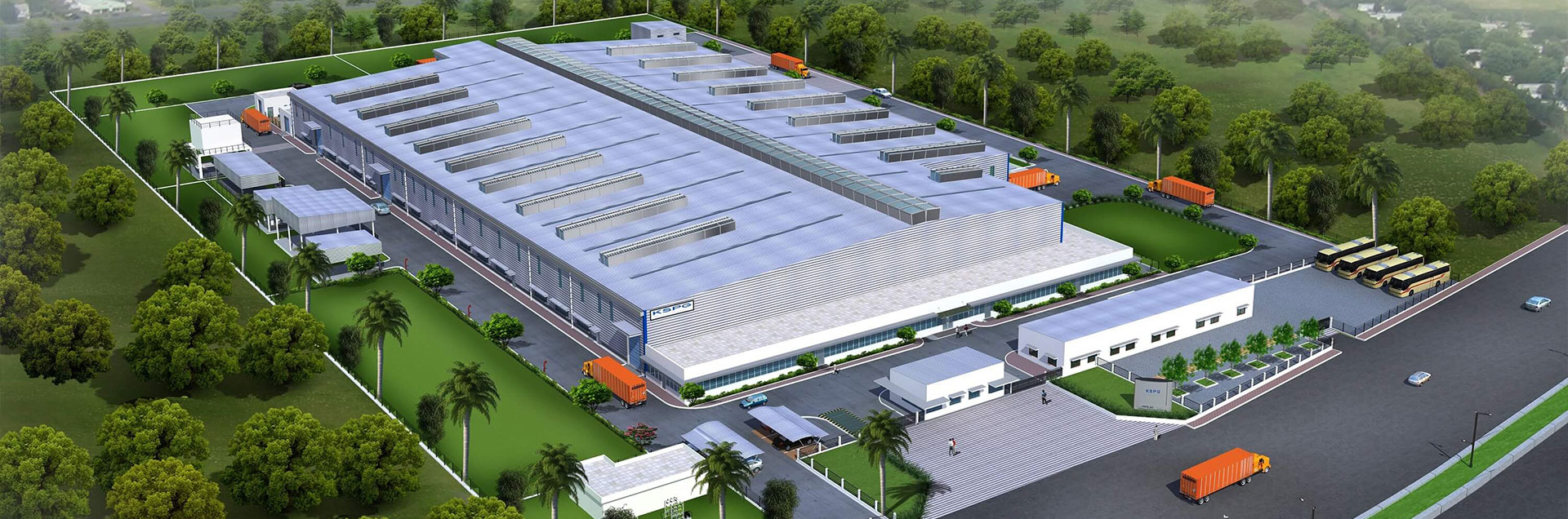

اجرای موفقیت‌آمیز این مراحل مونتاژ نیازمند یک زنجیره کامل صنعتی، از طراحی اولیه و ساخت قالب تا مونتاژ و تأیید نهایی است. این رویکرد سختگیرانه برای ادغام اجزای دقیق، چیزی است که تولیدکنندگان فناوری ابزارهای تخصصی، مانند Ningbo Water Cube Instrument Technology Company Limited را قادر می سازد تا کنتورهای آب دقیق و قابل اعتماد را به بازار ارائه دهند.

چالش‌های کلیدی مهندسی و علم مواد در تولید حجم بالا و تأیید پیچیده مجموعه‌های حسگر درجه ابزار چیست؟

مقیاس‌بندی تولید مجموعه‌های حسگر با دقت بالا از نمونه‌های اولیه آزمایشگاهی تا میلیون‌ها واحد در یک محیط تولیدی، موانع مهندسی و علم مواد قابل‌توجهی را ایجاد می‌کند. چالش حفظ دقت در سطح نانومتر و پایداری طولانی مدت در عین بهینه سازی هزینه و توان عملیاتی است. این فرآیند مستلزم کنترل دقیق بر هر متغیر است، از خلوص مواد خام گرفته تا زمان دقیق پخت ترکیبات چسب.

بخش دوم: چالش ها، تأیید، و مسیرهای آینده

مشکلات ذاتی ترکیب الکترونیک انعطاف پذیر، اجزای صلب و دینامیک سیالات در یک محصول واحد و بادوام، نوآوری مستمر در تولید و کنترل کیفیت را به همراه دارد.

چالش های علم مواد در مونتاژ:

مقاومت در برابر خوردگی و شیمیایی: مجموعه های حسگر به طور مداوم در معرض آب قرار می گیرند که اغلب حاوی نمک های محلول، کلر و سایر مواد شیمیایی است. تمام مواد تماس از جمله محفظه حسگر، الکترودها و عوامل کپسوله سازی باید مقاومت استثنایی در برابر تخریب شیمیایی و خوردگی گالوانیکی از خود نشان دهند. استفاده از موادی که از نظر شیمیایی پایدار هستند، مانند گریدهای تخصصی فولاد ضد زنگ، پلیمر PEEK یا ترکیبات اپوکسی، برای اطمینان از عمر عملیاتی طولانی چندین دهه ضروری است.

تنش حرارتی و مکانیکی: مواد مختلف درون مجموعه زمانی که در معرض تغییرات دما قرار می گیرند با سرعت های متفاوتی منبسط و منقبض می شوند. این تفاوت در ضرایب انبساط حرارتی می تواند باعث ایجاد فشار بر روی اجزای حسگر شود که منجر به خرابی مفصل، ترک خوردگی مهر و موم یا رانش سیگنال می شود. مونتاژ دقیق باید از لایه های واسط جذب کننده تنش یا مواد با خواص حرارتی نزدیک به هم برای کاهش این اثرات استفاده کند. خود عوامل اتصال باید در یک محدوده دمای عملیاتی گسترده پایدار و الاستیک باقی بمانند.

کنترل خلوص و آلودگی: وجود ذرات ریز گرد و غبار یا بقایای آلی در طول اتصال می تواند چسبندگی و آب بندی طولانی مدت مجموعه را به خطر بیندازد. تولید با حجم بالا به پروتکل‌های اتاق تمیز دقیق و مراحل تمیز کردن خودکار، مانند اچینگ پلاسما، قبل از عملیات باندینگ حیاتی نیاز دارد. برای مثال، آلودگی روی صفحه یک حسگر اولتراسونیک می‌تواند به طور چشمگیری امپدانس صوتی آن را تغییر دهد و دقت آن را برای همیشه مختل کند.

تأیید مجتمع و کنترل کیفیت:

تأیید فقط یک بررسی نهایی نیست. این یک بخش ذاتی از فرآیند مونتاژ است و اطمینان حاصل می کند که سنسور قبل از ادغام در دستگاه نهایی، استانداردهای دقیق بین المللی اندازه شناسی را برآورده می کند.

کالیبراسیون و آزمایش جریان: هر حرکت سنسور یا متر مونتاژ شده باید با استفاده از استانداردهای اولیه قابل ردیابی روی میزهای آزمایش جریان معتبر کالیبره شود. این شامل اجرای مجموعه در یک محدوده تعریف شده از نرخ جریان و مقایسه سیگنال خروجی آن در برابر حجم یا اندازه گیری جرم شناخته شده است. منحنی کالیبراسیون تولید شده در طول این فرآیند به طور دائم ذخیره می شود و توسط سیستم عامل متر برای تصحیح داده های خام حسگر استفاده می شود.

تست فشار و نشتی: یکپارچگی ساختاری مهر و موم شده مجموعه سنسور کنتور آب با استفاده از تست های فشار هیدرولیک که از حداکثر فشار کاری مشخص شده بیشتر است، تأیید می شود. هر گونه نشتی، حتی در سطح میکروسکوپی، نشان دهنده خرابی در مراحل آب بندی یا اتصال مجموعه است. این آزمایش‌ها باید تحت شرایط دمایی کنترل‌شده انجام شوند تا اثرات انبساط مواد در نظر گرفته شود.

تست های پایداری طولانی مدت و پیری: برای پیش‌بینی قابلیت اطمینان طولانی‌مدت سنسور، آزمایش‌های پیری تسریع‌شده انجام می‌شود. این شامل قرار دادن سنسور مونتاژ شده در معرض تغییرات چرخه ای در دما، رطوبت و فشار در یک دوره کوتاه برای شبیه سازی سال های کار است. ثبت داده‌ها در طول این تست‌های استرس تأیید می‌کند که نقطه صفر و حساسیت حسگر در محدوده‌های قابل قبول باقی می‌ماند و داده‌های مهمی را در مورد دوام مواد و عوامل اتصال دهنده مجموعه ارائه می‌دهد.

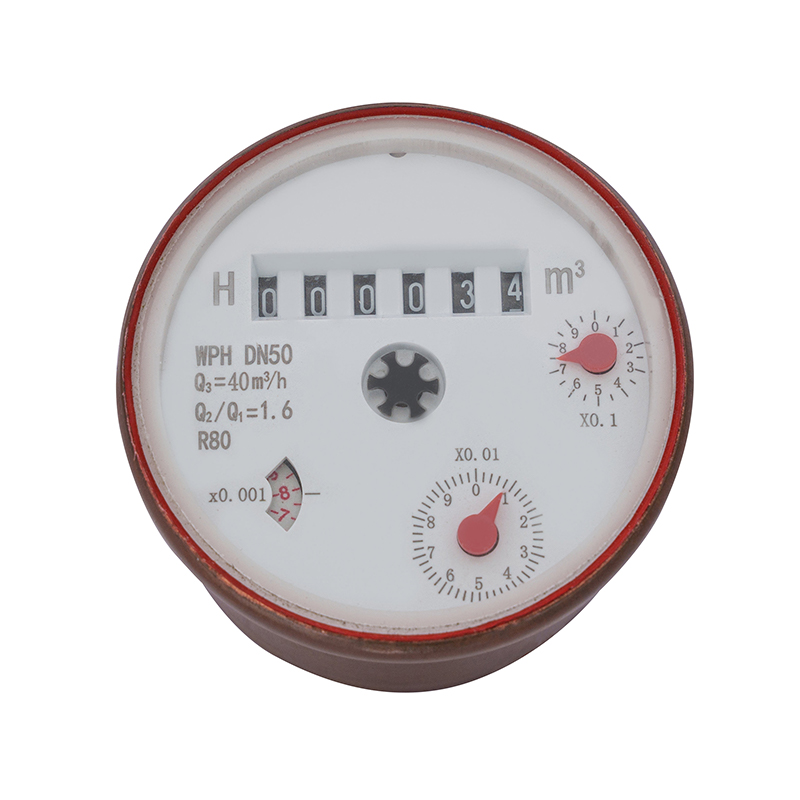

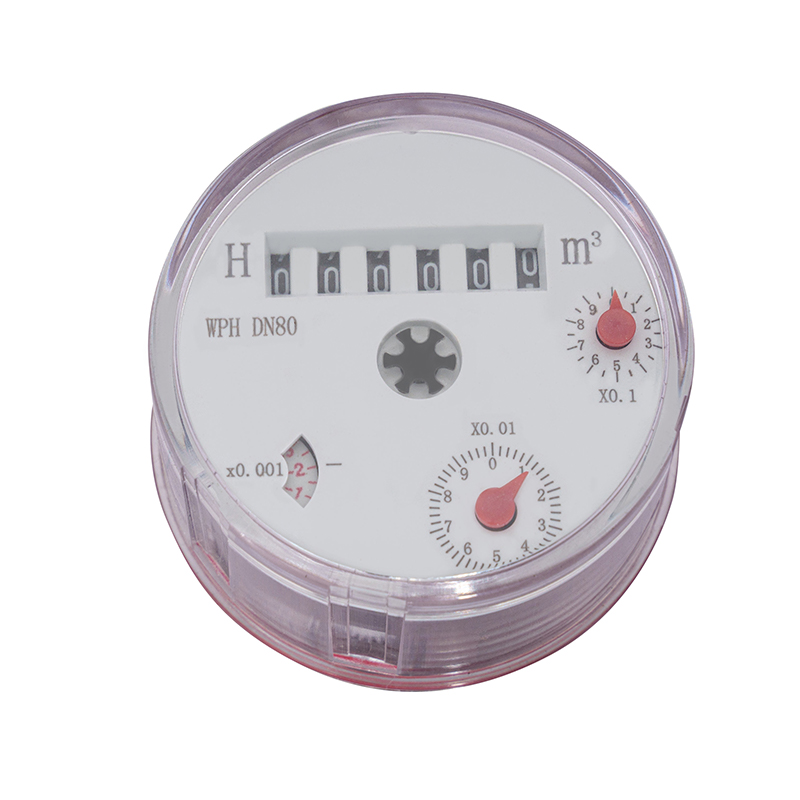

مجموعه سنسور کنتور آب بهینه شده برای اندازه گیری جریان: هسته مهندسی دقت و دوام

کاربرد قابل اعتماد اندازه گیری سیالات با کارایی بالا، به ویژه در کنتورهای آب با قطر زیاد، کاملاً منوط به ساخت موفقیت آمیز مجموعه سنسور کنتور آب داخلی است. این جزء به عنوان هسته فنی ابزار، مسئول تبدیل دینامیک فیزیکی سیال به سیگنال های الکترونیکی دقیق عمل می کند. بنابراین، فرآیند تولید مجموعه سنسور کنتور آب باید اطمینان حاصل کند که عناصر الکترونیکی حساس آن در یک ساختار محکم مکانیکی و شیمیایی یکپارچه شده‌اند و سال‌ها کارکرد بدون مشکل را تضمین می‌کنند. یک خط مشی تحمل صفر برای هرگونه انحراف در فرآیند ساخت مجموعه سنسور کنتور آب اتخاذ می شود، زیرا حتی نقص های جزئی مستقیماً منجر به عدم دقت اندازه گیری یا خرابی زودرس سیستم می شود.

ساخت هسته - ساخت با دقت بالا و ادغام مجموعه سنسور کنتور آب

طراحی و ساخت مجموعه سنسور کنتور آب ترکیب علم مواد با تکنیک های ساخت با دقت بالا برای اطمینان از اینکه عملکرد دستگاه اندازه گیری نهایی مطابق با مشخصات دقیق است. این فرآیند الزامات یکپارچه سازی حیاتی را برای هر دو نوع اصلی مجموعه سنسور کنتور آب: الکترومغناطیسی و اولتراسونیک را پوشش می دهد.

اتصال و کپسوله سازی دقیق مجموعه سنسور کنتور آب اولتراسونیک: هسته اندازه گیری اولتراسونیک در انتقال و دریافت کامل سیگنال های صوتی نهفته است. این امر مستلزم استفاده از رزین اپوکسی رسانا با دقت بالا برای اتصال کریستال های پیزوالکتریک (منبع انرژی برای پالس های صوتی) به لایه منطبق است. استفاده از این چسب باید یکنواخت و بسیار نازک باشد، معمولاً توسط سیستم های خودکار تحت شرایط خلاء کنترل می شود تا از ایجاد عدم تطابق امپدانس صوتی جلوگیری کند، پراکندگی سیگنال را حذف کند و حساسیت را تضمین کند. مجموعه سنسور کنتور آب . علاوه بر این، سیم‌های ظریفی که کریستال‌ها را به مدار سیگنال اصلی متصل می‌کنند باید با استفاده از روش‌های جوشکاری میکرو یا لحیم کاری تخصصی محکم شوند تا در برابر لرزش مداوم و چرخه حرارتی بدون رانش مقاومت مقاومت کنند. در نهایت، اجزای الکترونیکی کل مجموعه سنسور کنتور آب در یک پلیمر با چگالی بالا و از نظر شیمیایی بی اثر برای اطمینان از آب بندی و از بین بردن حفره های میکروسکوپی محصور شده اند، در نتیجه پایداری الکتریکی و مکانیکی بلندمدت مجموعه سنسور کنتور آب در محیط های مرطوب را تضمین می کند.

سیم پیچ سیم پیچ و آب بندی الکترود برای مجموعه سنسور کنتور آب الکترومغناطیسی: برای مجموعه سنسور کنتور آب الکترومغناطیسی، دقت در ادغام سیستم تولید میدان مغناطیسی و الکترودهای اندازه گیری گنجانده شده است. سیم پیچ های مغناطیسی باید با دقت هندسی بسیار بالا، با قوام گیج سیم و تعداد چرخش دقیق توسط تجهیزات خودکار تحت کشش مداوم، پیچیده شوند. هر گونه انحراف در میدان مغناطیسی به طور مستقیم بر دقت مجموعه سنسور کنتور آب تأثیر می گذارد. الکترودهایی که ولتاژ را تشخیص می دهند، باید هم تراز با دیواره داخلی لوله جریان نصب شوند تا از آشفتگی و تجمع زباله جلوگیری شود. آب بندی نقاط نفوذ الکترود از مهر و موم های شیشه ای یا سرامیکی با مقاومت بالا و مقاوم در برابر مواد شیمیایی استفاده می کند که برای اطمینان از ماهیت ضد نشتی مجموعه سنسور کنتور آب بسیار مهم است. به طور همزمان، یک سپر رسانا و مسیر زمینی مناسب باید یکپارچه شود تا الکترونیک اندازه گیری حساس و مجموعه سنسور کنتور آب پوشش به عنوان قفس فارادی برای جداسازی موثر تداخل الکترومغناطیسی خارجی و محافظت از سیگنال اندازه گیری ضعیف.
